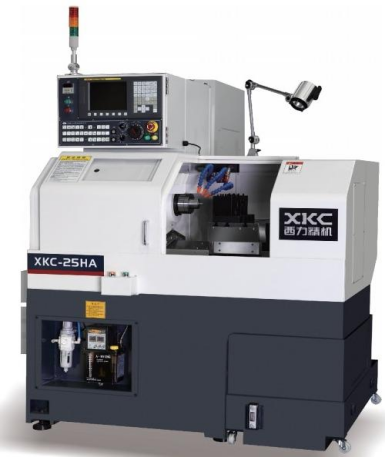

2OH/25H/3OH
系列小型精密數控排刀車床
高 精 度 對 稱 式 主 軸 ：
機床采用對稱式主軸箱結構和日本NSK超高精密角接觸球軸承，保證主軸的高剛性和持久的精度保持，主軸跳動<2μm。
卸 荷 式 夾 緊 機 構 ：
采用獲取專利的雙級夾緊氣缸卸荷裝置，延長了夾緊機構的壽命。主軸最高轉速6000轉/分鐘，可以實現高速、高效自動化加工。
高 剛 性 床 身 ：
床身設計經熱變形分析，采用高質量密烘鑄鐵鑄造，提高了機床的剛性。
高 精 度 進 給 ：
進給各軸全伺服驅動，采用日本NSK、THK高精度滾珠絲杠，保證加工精度及長時間的精度保持，進給各軸重復定位精度<±1μm。
排 刀 式 刀 架 ：
新穎的排刀式刀架使重復換刀誤差為最小，加寬式刀座板和滑槽式刀座，擴大了刀具安裝范圍。
機 床 導 軌 結 構 ：
機床導軌采用日本NSK、THK寬規格、高精度直線導軌，增強機床整體剛性，進給軸導軌全封閉防護，提高了機床導軌壽命。
電 柜 和 冷 卻 箱 ：
外置式獨立強電柜設計，維護方便，使用更加安全。右置側拉式冷卻箱和接屑盒，方便狹小空間擺放。
項目ITEM | 20H/25H/30H | |
加工能力 Capacity | 最大回轉直徑Max swing diameter | φ310mm |
床鞍上回轉直徑Swing over cross slide | Φ160mm | |
最大加工直徑Max. turning diameter | φ130mm | |
最大加工長度Max. turning length | 100mm | |
主軸 Spindle | 回轉速度Spindle speed | Max.6000r/min |
主軸可通棒料直徑Through hole diameter | 20H/HA/HC 中20mm 25H/HA/HC φ25mm 30H/HA/HC φ30mm | |
主軸通孔直徑Spindle borediameter | φ35mm | |
回轉速度變換Number of spindle speed ranges | 無級Stepless | |
快移速度 Rapid speed | X軸快移速度 X-axis rapid traverse | 20m/min |
Z軸快移速度 Z-axis rapid traverse | 20m/min | |
移動量 Travelof tool slide | X軸移動量 X-axis travel | 240mm |
Z軸移動量 Z-axis travel | 180mm | |
電機 Motor | 主軸電機 H Spindle drive motor HA/HC | 3.7KW(CTB) 3.7/5.5KW |
進給電機 Feed motor | 0.75KW(FANUC) 1KW(SYNTEC) | |
其它 Others | 總電氣容量Required electric power | 7 kVA |
機床尺寸(長×寬×高)Floor Space | 1527×1107×1661mm | |
機床重量Mass of machine | 約1500KG About 1500KG | |
